金属线材缠绕(卷绕)试验机

一、设备名称:金属线材缠绕(卷绕)试验机 二、设备型号:LNCR-6 三、参考图片 四、产品概述 金属线材缠绕试验机适用于测定直径(或厚度)为0.1-6.0mm的有镀层和无镀层的金属线材在缠

在线咨询 全国热线
15688871537
产品简介

Product

一、设备名称:金属线材缠绕(卷绕)试验机

二、设备型号:LNCR-6

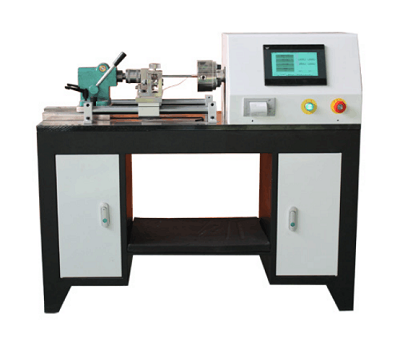

三、参考图片


四、产品概述

金属线材缠绕试验机适用于测定直径(或厚度)为0.1-6.0mm的有镀层和无镀层的金属线材在缠绕试验后显示线材表面镀层的牢固性及表面的缺陷。

该机主要用于大专院校、科研部门、工矿企业的力学实验室的铜、铝、钢丝及合金等金属线材承受塑性变形的能力,也广泛用于生产单位的在线检测;主要行业有钢丝厂、质量监督、科研院所、建筑行业、钢丝绳、电线电缆、电气化铁道用铜及铜合金导线、铜接触线等生产和使用部门。

适用标准

GB/T 2976-2004《金属材料 线材 缠绕试验方法》

GB/T 4909.7-2009《裸电线试验方法 第7部分 卷绕试验》

GB/T 25835-2010:2003《缆索用环氧涂层钢丝》

试验方法

方法A:重复卷绕试件在规定直径的试棒上紧密卷绕八圈,退绕六圈,退绕时试件呈螺旋状的部分应展出成直线形状,然后重新紧密卷绕在试棒上。

方法B:一次卷绕试件在规定的直径的试棒上紧密卷绕八圈。

其它试验方法按实际行业要求。

    该机型采用高性能交流电机作为动力输出,配以高精度减速电机,从而使动澳门永利最老登录入口平稳输出。电机的驱动采用高可靠、高稳定变频器,提高机器运行的平顺性,降低功耗。主机一侧旋转夹头固定在电机输出轴上,夹头有多种直径的孔,可供不同规格的试样插入;另外一端随动支座移动采用直线轴承,摩擦阻力小,保证试验过程中线材紧密缠绕。为保证缠绕紧密,缠绕时可在试样自由端施加不超过该线材公称抗拉强度相应力值百分之5的拉紧力。拉紧力采用砝码施加,将作用力直接施加在线材上。随动支座上加装手动缠绕试验装置,可对不同要求的试样进行手动缠绕。随动支座芯轴后面新加装顶针系统一套,保证了试验的同轴性。对整机结构、外观、试验方便性等全新优化,工作台面美观化防锈处理,夹头电镀,控制器软件硬件quan面升级。

五、技术指标:

1.金属线材直径:0.5≤d(D)<6.0

2.两夹具之间空间:300mm

3.插入孔直径范围:0.5-6.0mm

4.夹块硬度:>55HRC

5.缠绕(卷绕)速度:0-60r/min(无ji调速)

6.速度误差:<±百分之 5

7.圈数zui小读数值:0.1

8.zui大圈数:99999999

9.试验机尺寸及重量:1100×400×970mm,150kg
