传动轴扭转试验机

微机控制传动轴扭转试验机是由加载系统、传动系统、计算机测量控制显示系统等组成,适用于对各类传动轴,半轴,万向节,球头连接件等进行静态扭转力的检测。该机采用卧式结构

在线咨询 全国热线
15688871537
产品简介

Product

一、设备名称:传动轴扭转试验机

二、型号:LNNZ-W

三、zui大试验扭矩:2000Nm,5000Nm,10000Nm,20000Nm....

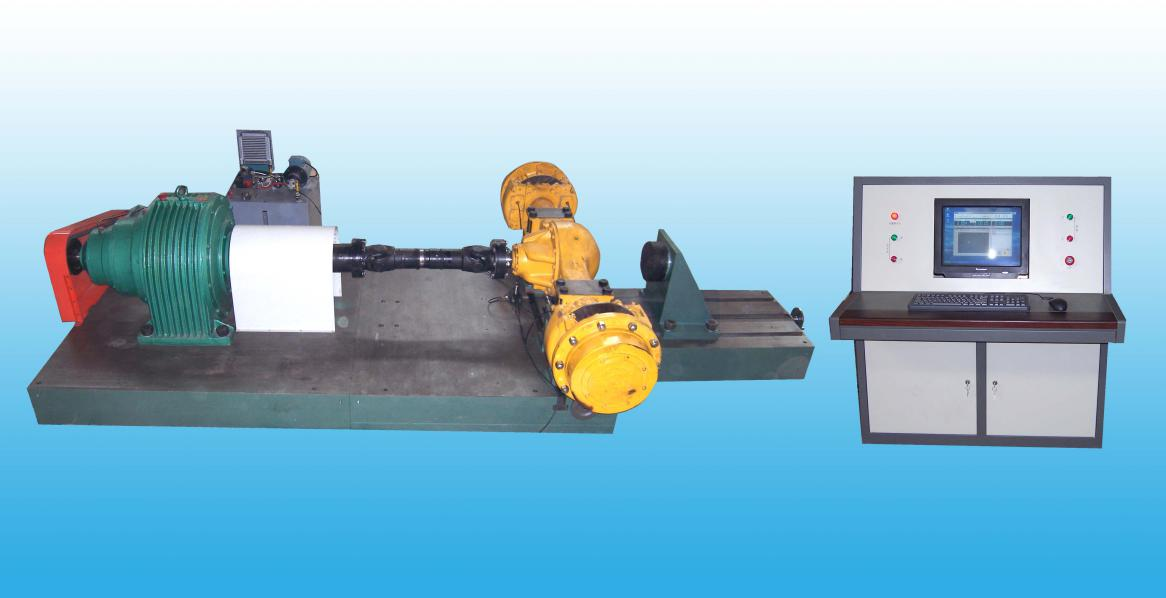

(机器示意图片)

四、项目简介

微机控制传动轴扭转试验机是由加载系统、传动系统、计算机测量控制显示系统等组成,适用于对各类传动轴,半轴,万向节,球头连接件等进行静态扭转力的检测。该机采用卧式结构。计算机屏幕显示,双通道数字式数据采集卡和全数字交流伺服系统组成闭环控制。采用摆线减速器传动,具有加载均匀、稳定、无冲击现象、数据采集控制准确的特点。

整机利用全数字交流伺服控制系统及计算机数据采集处理系统,光电编码器采集试样的扭转角度及扭转次数,可以设置试样的扭转角度检测扭矩,也可以设置试件的扭矩检测其扭转角度。可以打印试验数据及扭矩T—扭转角度θ曲线等。

执行标准:GB/T 10128 《金属材料室温扭转试验方法》,

JJG 269《扭转试验机检定规程》等。

应用行业:计量质检;冶金钢铁;机械制造;民用航空;高等院校;科研实验所;商检仲裁、技术监督部门;建材陶瓷;石油化工;其它行业。



五、主要技术性能指标

1.扭矩量程:2000Nm,5000Nm,10000Nm,20000Nm

2.扭矩测量范围:1%-100%FS;

3.扭矩zui小读数值:0.1Nm

4.扭矩示值相对误差:≤±1.0% (正转和反转两个方向)

5.扭矩重复性相对误差:≤1.0%(正转和反转两个方向)

6.转角测量范围0-10000°

7.转角示值相对误差:≤±1% (正转和反转两个方向)

8.扭角显示zui小分辨率:0.01°

9.试验转速:0.05-720°/min

10.扭转速度示值相对误差:≤±1% (正转和反转两个方向)

11.扭转速度示值重复性误差:≤1.0%

12.加力盘、扭矩盘间距离:0~2000mm(可定制)

13.加载端(移动端)纵向调节范围:±250mm(可定制)

14.尾座(固定端)摆角:±60°(可定制)

15.尾座(固定端)微调范围:0-150mm(可定制)

16.两夹头的同轴度:1000mm   ≤Φ0.5mm

17.机座zhong心高度:800mm(可定制)

18.电源:AC 380V±10%,50Hz;

19.试样夹持方式:按用户试样提供夹具一套

20.试验级别:1级

21.主机净尺寸(mm):约3800*1400*1500
