精密型微机弹簧拉压试验机

一、产品型号:LNTL-200,100,20,10 二、产品名称:精密型微机弹簧拉压试验机 三、参考图片: 四、性能特点: LNTL-微机控制弹簧拉压试验机,主要用于拉簧、压簧、碟簧、波形弹簧、塔簧

在线咨询 全国热线
15688871537
产品简介

Product

一、产品型号:LNTL-200,100,20,10

二、产品名称:精密型微机弹簧拉压试验机

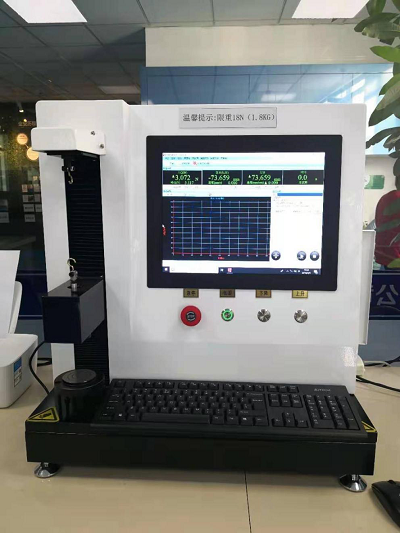

三、参考图片:

  精密型微机弹簧拉压试验机

四、性能特点:

LNTL-微机控制弹簧拉压试验机,主要用于拉簧、压簧、碟簧、波形弹簧、塔簧、板簧、卡簧、片弹簧、气弹簧、模具弹簧、异形弹簧、橡胶件等弹性体的拉力、压力、位移、刚度等力学性能的测试。专业设计的自动控制和数据采集系统,实现了数据采集和控制过程的全数字化调整。试验机主机与辅具配套齐全,操作方便,性能稳定可靠。计算机控制端全闭环控制,通过控制系统、传动系统、减速系统、测控系统、采集系统等完成试样的各种力学性能试验。

根据不同的弹簧设计要求,输入已知参数,就可自动实验,试验完成后自动返回试验初始位置。用户只需一次性输入试验参数,就可实现实验过程中除更换弹簧外的所有自动化操作,具有非常高的测试效率。可以进行以下参数设置:

1)设定试验力,检测弹簧的变形量

2)设定变形量,检测弹簧的试验力

3)设定试验力,检测弹簧的剩余高度

4)设定弹簧的剩余高度,检测弹簧的试验力;可以对弹簧设定预压缩高度进行预压缩,预压缩次数可以随时设定。

5)zui多可以设置10个检测点(可以设定进回程检测)。

6)弹簧变形量的检测以工作压盘接触弹簧为准。

7)对传感器引起的变量可以补偿,即传感器和整机刚度引起的变形量不影响位移的精度。

8)有过载自动停机功能;

控制部分

1)用计算机屏幕显示,试验机的全部操作应借助计算机屏幕,通过计算机键盘和鼠标完成,计算机屏幕显示试验力、位移、横梁移动速度、试验机工作状态等,并具有快捷键操作。

2)具有实时采集数据、数据运算处理,并提供数据储存、检索、统计、打印等功能,能实时显示,绘制试验力—变形曲线、能进行曲线放大或缩小,曲线的局部放大,并且用户可在放大区域内通过鼠标拖动来实现放大曲线的平移,具有曲线打印预览以及人工修整等功能。

3)对于弹簧的试验,应自动计算压缩弹簧的分段刚度P/。计算公式如下:

弹簧的刚度  P/=(P2—P1)/(F2—F1)

4)根据用户要求打印各种试验报表(报表格式由用户提出)。

五、依据标准:

1.JB/T?7796-2005?《弹簧拉压试验机》

2.JJF 1134-2005 《专用工作测力机校准规范》

3.GB?13634-2016-T 《试验机检验用测力仪的校准》

4.JJG?144-2007 《标准测力仪检定规程》

六、主要技术指标:

1.zui大试验力:    200N,100N,50N,20N,10N

2.试验力测量范围:    百分之1—100FS

3.试验力分辨力 1/±500000(全程分辨力不变)

4.试验力zui小读数值:      0.1N

5.位移变形zui小读数值: 0.001mm

6.试验力示值误差:        ≤±百分之1

7.示值重复性误差:    ≤±百分之1

8.试验调速范围:  0.01-50mm/min

9.拉伸压缩行程范围:      300mm

10.上下压盘尺寸:         50mm

11.主机形式:    台式结构

12.主机尺寸:          约550×350×800mm

13.试验机重量:            约120kg

14.供电电源:              AC220V±百分之10 50Hz

15.噪声声级:              ≤60dB(A)

16.试验机精度级别: 1级

17.装配电气外观:          符合国家标准GB/T 2611

18.包装运输:              符合机械部标准 JB/T 6147
