微机控制卧式拉力试验机

一、产品型号:LNAW-1000,2000 二、产品名称:微机控制卧式拉力试验机 三、参考图片: 四、设备简介: 本机主要适用于需要闭环控制的拉伸试验,可用于钢丝绳、电缆、锚链、缆绳、

在线咨询 全国热线
15688871537
产品简介

Product

一、产品型号:LNAW-1000,2000

二、产品名称:微机控制卧式拉力试验机

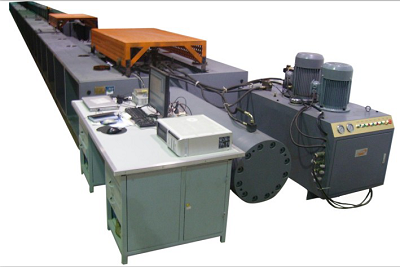

三、参考图片:

  微机控制卧式拉力试验机

四、设备简介:

本机主要适用于需要闭环控制的拉伸试验,可用于钢丝绳、电缆、锚链、缆绳、导线、钢铰线、吊装带、安装带、钩环、光缆、棒材、绳类等电力设备及an全设备的拉力测试。该机由主机、液压站、控制台、夹具等部分组成,由电气控制台及微机控制系统操纵各部分动作。

满足标准:

GB/T 2611-92       试验机通用技术要求

GB/T 228-2002              金属拉伸试验方法

1、主机部分

主机采用卧式框架结构,由横梁组件、伺服油缸、顶部组件、导轨连接体、反力架、传感器、夹头组件等组成。伺服油缸具有快退、快进的功能。所有动作均由控制台进行控制,完成各种测试功能。

2、液压站

液压站是设备的动力机构,为整个设备的运行提供动力源,液压站由电机油泵组件、比例伺服阀、换向阀、溢流阀、节流阀、冷却器、高压精mi过滤器、du家研制的压力随动系统等组成(压力随动系统保证系统不发热)。油泵采用高压泵,噪音底,可靠性高。加载时采用高压小流量以降低能耗,避免系统发热,并带有风扇冷却系统。

独特的设计自动的使系统压力总是比使用压力高1MPa,即节省能耗,又降低发热,保证了系统长时间使用的可靠性。

3、控制台

控制台控制试验机的运行和数据处理部分,包括控制测量系统,电器拖动单元,计算机控制系统及试验软件,打印报告部分。

4、夹具

插销式夹具、楔形夹具或根据客户要求定制夹具

五、外观说明

1.本机采用钢材框架结构,大方美观

2.框架焊接后退火时效处理后整体精加工,保证长时间使用不变形

3.采用与顾客协商一致的颜色喷漆处理,使顾客的设备保持整体形象的一致性

六、主要指标

1.zui大负荷: 5000KN,2000KN,1000KN,600kN,300KN等

2.测量范围: 百分之2-100FS(测量精度:±1%)

3.结构型式: 卧式

4.量程:         全程不分档

5.分度值: zui小分度值10N

6.示值误差: ±百分之1

7.活塞行程: 根据客户要求

8.夹具形式 根据客户要求

9.有效拉伸空间: 定制

10.有效试验宽度 800mm

11.拉伸空间中xin高度 ≥500mm

12.拉伸空间有级调节: 范围:约0.5m

13.位移分辨率及精度: 0.001mm,精度优于±百分之1

14.保载力值: 任意设定

15.保载精度: ±百分之1

16.活塞zui大加载速度: 根据客户要求

17.试验机具有保载试验功能

18.采用计算机控制,具有力、位移自动跟踪测量

19.加荷速率任意设定、试验力量程不分档

20.恒负荷拉伸,加荷速率任意设定

21.能迅速准确地实现负荷、位移的数字标定,具有过载保护百分之105, 位置保护等功能

22.试样拉断瞬间能停车
